简单来说，非晶金刚石膜是通过高科技手段，在物体表面沉积一层由碳原子构成、具有钻石般特性的薄膜。我们都知道，“金刚石”的来源是它的碳原子之间的连接方式（化学键）与天然钻石相同，都是坚硬的 sp3 键。这正是钻石拥有极高硬度的根本原因。sp3 键的比例越高，薄膜的硬度就越接近钻石。

“非晶”的含义与天然钻石原子整齐排列的晶体结构不同，这层薄膜中的碳原子是长程无序、短程有序的。可以想象一下，它是由无数个极其微小的“钻石晶格”无规则地组合在一起，而不是一个完整的大晶体。所以它不像钻石那样有规则的形状和解理面，但保留了钻石的硬度、导热率、低摩擦系数等优异特性。

核心特点总结：

极高硬度与耐磨性：硬度可达7000-8500 HV，远超普通类金刚石膜，因此极其耐刮擦。

低摩擦系数：表面非常光滑，摩擦系数低。

高光学透过率：涂覆在镜片上后，本身对光线透过的影响极小。

优异的化学惰性：能抵抗多种化学物质的腐蚀。

非晶金刚石膜是如何“镀”出来的？

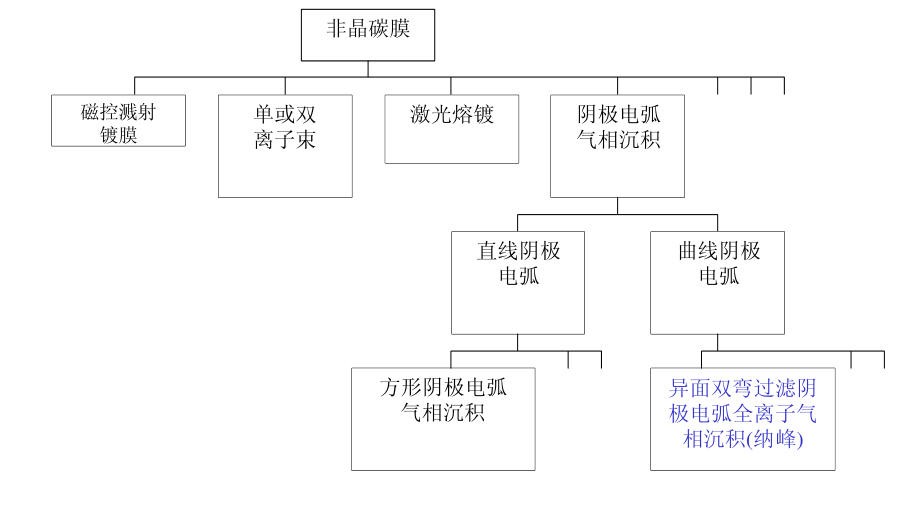

传统的镀膜方法（如蒸发、溅射）或普通的类金刚石膜制备方法（如PECVD）很难制备出sp3键含量如此之高、性能如此优异的非晶金刚石膜。目前，最主流和有效的技术是 “滤质阴极真空电弧技术”。

您可以把这个过程想象成一场在真空中进行的、被精确控制的“微观陨石轰炸”。整个过程大致如下：

第一步：创造环境

将需要镀膜的镜片或工件放入一个真空室中，并将其抽成高真空。这就像在太空环境中一样，可以避免空气分子对镀膜过程的干扰。

第二步：引发电弧，产生“碳离子雨”

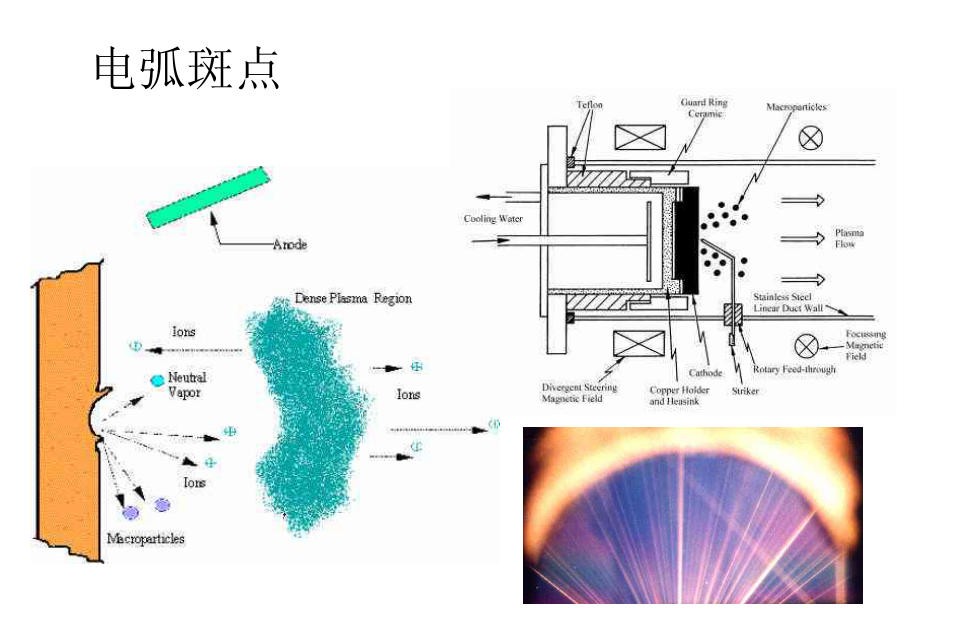

在真空室中，有一个由高纯度石墨（碳）制成的阴极（靶材）。通过施加高压，在阴极表面引发出一个极其微小且高能量的电弧点（类似闪电）。这个电弧点的瞬间温度和压力极高，足以将石墨直接气化并电离，产生一团包含高能量碳离子（C?）和电子的等离子体。这就像从石墨靶上“轰”出一团密集的、带电的“碳雾”。

第三步：关键步骤——过滤“杂质”

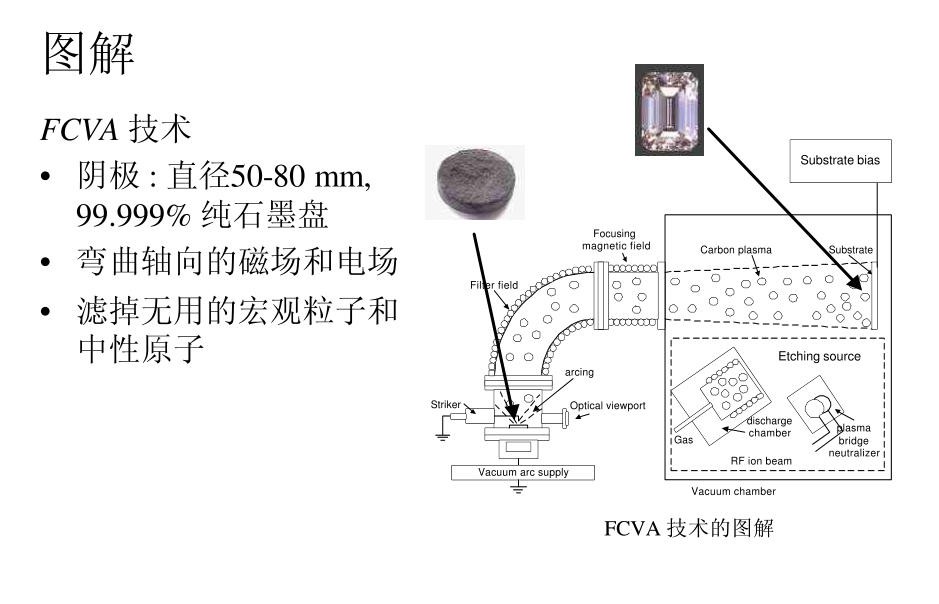

这是FCVA技术的核心所在。刚刚产生的等离子体中，除了我们需要的高能量碳离子，还混有一些我们不想要的中性碳颗粒（俗称“碳渣”）。如果让这些碳渣也沉积到镜片上，会形成粗糙、疏松的缺陷点，严重影响膜层质量。因此，FCVA设备带有一个特殊的电磁过滤系统。利用磁场力（洛伦兹力）让带电的碳离子发生偏转，“拐个弯”飞向工件；而那些不带电的、质量较大的碳渣则因惯性无法偏转，被收集阱捕获。这样就得到了一束非常“纯净”的高能量碳离子束。

第四步：沉积成膜

经过过滤的纯净碳离子束，以极高的动能（通常几十到几百电子伏特）轰击到镜片表面。如此高的能量使得碳离子能够：

“打入”基底表面，与基底材料形成牢固的化学结合（膜基结合力强）。

在表面“迁徙”并找到最稳定的位置。

在冷却和稳定过程中，碳原子之间优先形成坚硬的 sp3 键，而不是形成石墨（铅笔芯）中那种柔软的sp2键。

这样，碳离子一个接一个地沉积下来，最终形成一层致密、坚硬、光滑的非晶金刚石膜。

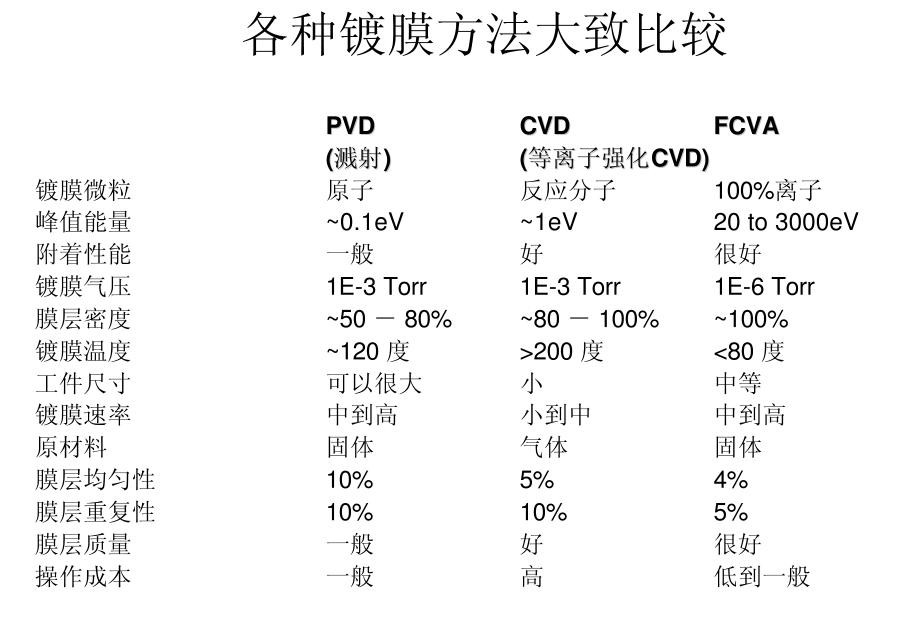

FCVA技术的优势总结

正是这套复杂的工艺，赋予了非晶金刚石膜超凡的性能：

高sp3键含量：高能离子轰击是形成sp3键的关键，因此膜层硬度极高。

膜层致密纯净：磁过滤去除了碳渣等杂质，膜层质量高，缺陷少。

膜基结合力强：高能离子像“打钉子”一样嵌入基底，结合非常牢固，不易剥落。

低温工艺：整个过程的温升可以控制在80℃以下，完美适用于不耐高温的树脂镜片等材料。

文章图片源自网络分享，仅供学习参考---
