在SLA光固化3D打印的精密世界里，振镜式激光扫描系统无疑是高速度和高精度的代称。它以其闪电般的扫描速度和微米级的定位精度，定义了高端光固化设备的性能上限，特别适合高精度大型快速成型系统。

当然，这颗明珠的璀璨，并非仅依赖于那对高速摆动的振镜电机，更在于一整套协同工作的精密光学镜片组。它们如同一个精密的“光之舞蹈团”，共同引导、塑造并最终将激光精准地投射在舞台上（树脂液面）。下面我们将系统性地详细介绍该系统中每一类关键光学镜片的类型、参数规格及其背后的光学加工奥秘。

一、 光路的协同之旅

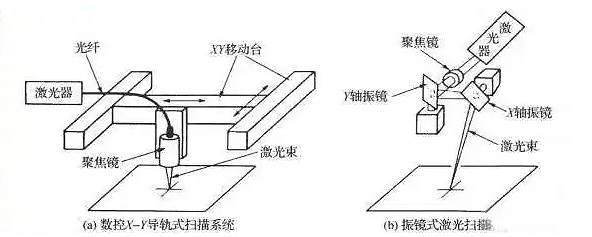

振镜式激光扫描系统的光路，是一个经过精心设计的接力过程。激光束从激光器发出后，依次经过以下关键光学元件，最终完成扫描：

激光器 → 扩束镜 → 动态聚焦模块 → X轴振镜反射镜 → Y轴振镜反射镜 → 工作平面

每一个环节的光学镜片都肩负着独特的使命，它们的性能共同决定了最终的打印质量。

二、 关键光学镜片深度解析

1. 扩束镜

功能与目的：扩束镜是光路中的“第一道整形官”。它的核心作用有二：

扩大光束直径：将入射的细小激光束扩展为较大的平行光束，以确保在后续经过振镜反射镜时，不会因镜片尺寸限制而被“切割”，造成能量损失和光斑变形。

减小发散角：将高斯分布的激光束整形成接近理想的平行光（或低发散角的准直光）。这是在整个扫描区域（视场）内保持光斑尺寸恒定和能量密度均匀的前提。如果光束不平行，扫描到边缘时光斑会变大变虚，导致打印细节模糊和层厚不均。

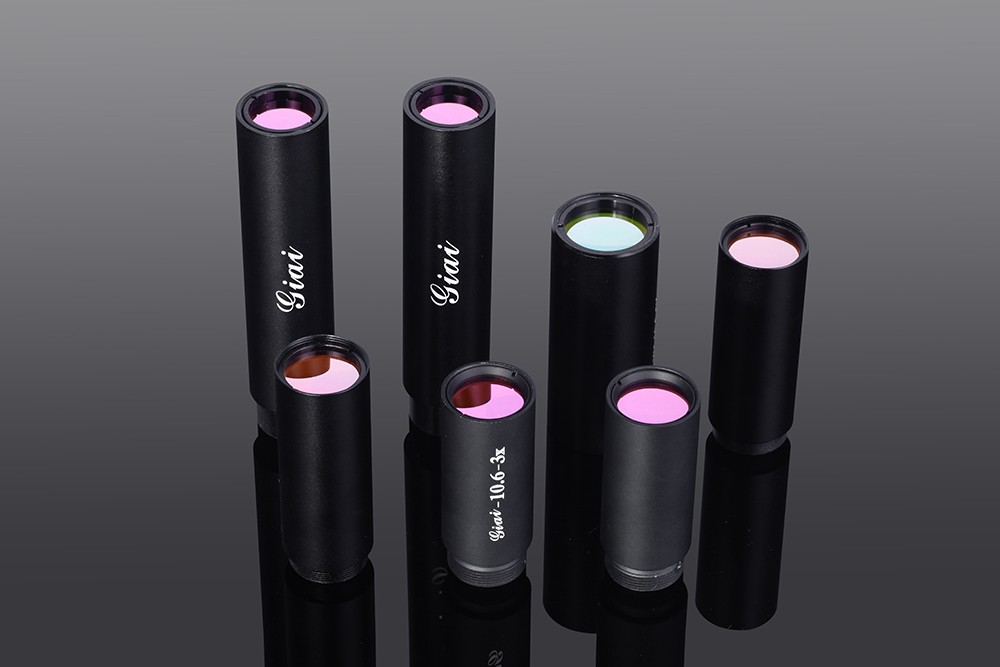

（扩束镜）

类型与参数规格：

类型：最常见的是开普勒式和伽利略式望远镜结构。伽利略式（由一凹一凸透镜组成）因结构更紧凑、无实焦点（避免空气电离）而被广泛采用。

扩束比：指输出光束直径与输入光束直径的比值（如3x， 5x）。根据入射激光束腰和所需输出光束直径来选择。

波前像差：衡量扩束镜输出光束与理想平行光的偏差。高精度扩束镜的波前像差需优于 λ/4 @ 632.8nm。

透射率与膜层：针对特定激光波长（如355nm， 405nm）镀制增透膜，单片透镜的透射率应>99.8%，以确保整套系统透射率极高。

2. 动态聚焦镜组

功能与目的：这是克服“场曲”误差的“智能调焦器”。当振镜偏转时，激光到达工作平面的光程会发生变化。如果没有补偿，扫描场边缘的光斑会散焦、变大。动态聚焦模块通过一个Z轴执行器（音圈电机），驱动一组透镜沿光轴直线运动，实时改变光束的汇聚状态，确保激光束在扫描平面的任何位置都能聚焦成一个尺寸最小、能量最集中的光斑。

类型与参数规格：

类型：通常是一个可移动的透镜组，与固定的透镜组配合，构成一个变焦系统。

行程与焦距补偿范围：执行器的直线运动行程，决定了它所能补偿的焦点变化范围，这直接关联到系统的最大可扫描尺寸。

响应速度与带宽：必须与高速振镜相匹配，通常要求带宽在几百赫兹以上，以实现毫秒级的动态调焦。

像差校正：优秀的动态聚焦镜组本身需要良好地校正球差、慧差等像差，避免引入新的光学畸变。

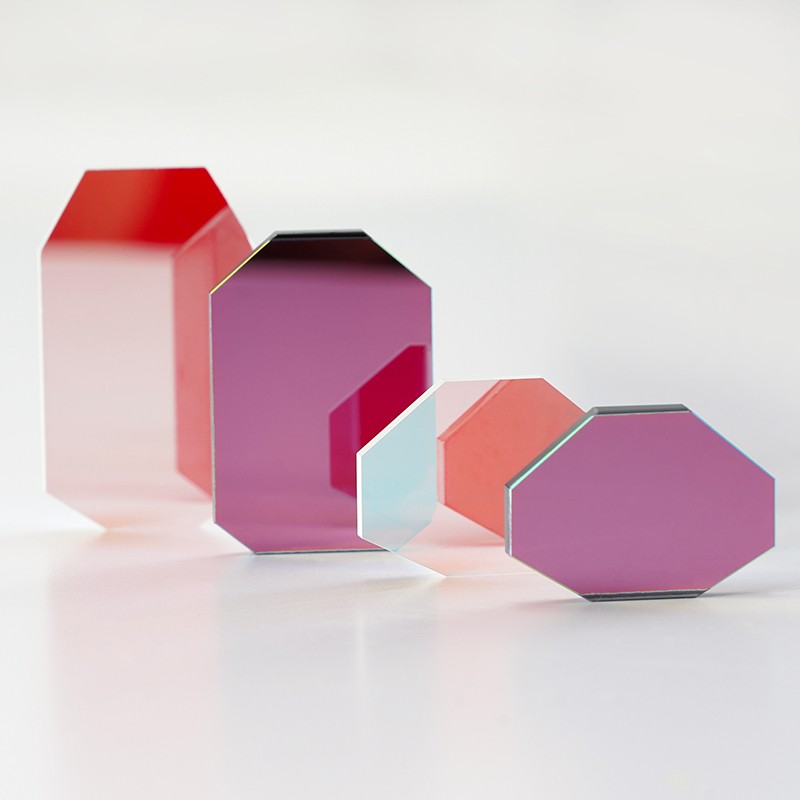

（振镜）

3. 振镜扫描反射镜

功能与目的：系统的“光之舵手”，通过高速、精确的偏转，直接控制激光在X和Y方向上的扫描路径。

类型与参数规格

镜面材料与基底：

熔融石英：首选材料。具有极低的热膨胀系数、高硬度、高激光损伤阈值和优异的化学稳定性。即使在激光长期照射下，形变也极小，保证长期稳定性。

硅：密度更低，有利于减轻转动惯量，可实现更高的扫描速度，但力学和热学性能略逊于熔融石英。

镜面尺寸：需要与扩束后的光束直径匹配，并留有余量，确保在最大偏转角时也不切割光斑。常见尺寸从几毫米到二十几毫米不等。

面型精度：镜面的平整度是保证波前质量的关键。高精度反射镜的面型精度通常要求 λ/10 甚至 λ/20 @ 632.8nm。任何局部凹陷或凸起都会扭曲波前，导致光斑质量下降。

反射膜层：这是反射镜的灵魂。

介质膜：通过电子束蒸发或离子束溅射镀上数十层交替的介质薄膜（如TiO?/SiO?），通过干涉效应实现特定波长下的极高反射率（>99.5%）。离子束溅射 膜层更致密、牢固，环境稳定性极佳，是高端应用的首选。

激光损伤阈值：膜层必须能承受长期、高功率的激光照射而不被损坏。

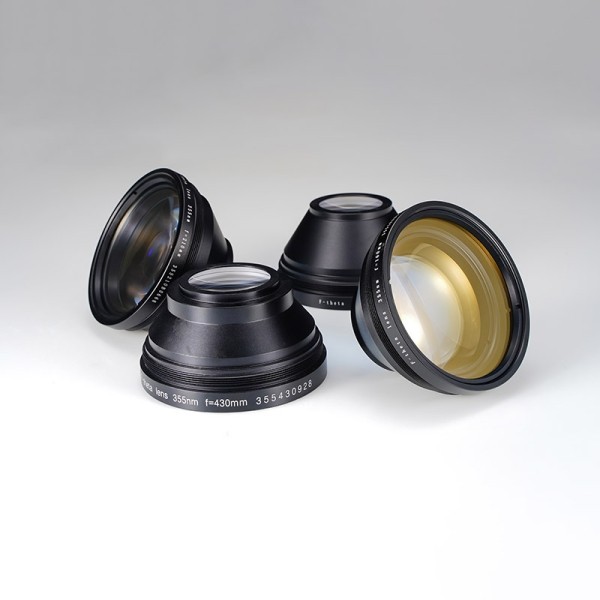

（场镜）

4. F-θ透镜

功能与目的：在大多数高端振镜系统中，振镜后还会配备一个F-θ透镜。它是一个经过特殊设计的平场聚焦透镜，集成了三大功能：

聚焦：将经过振镜偏转后的平行光，汇聚到工作平面上。

平场：消除场曲，确保整个像面是一个平面。

线性化：补偿光学畸变，使得光束在平面上的位移（Y）与振镜的偏转角度（θ）呈完美的线性关系（Y = f * θ）。没有它，扫描一个正方形会变成枕形或桶形。

类型与参数规格：

类型：多为多片式透镜组，以复杂的光学设计来同时校正多种像差。

焦距：决定了扫描范围的大小和光斑尺寸。焦距越长，扫描范围越大，但理论光斑尺寸也越大。

扫描视场：透镜支持的最大扫描角度（或对应的扫描范围直径）。

光斑尺寸：在整个视场内，透镜所能聚焦的最小光斑直径。这是影响打印精度和细节分辨率的核心参数，通常在几十微米量级。

畸变：理想F-θ透镜的畸变应趋近于零。实际产品的畸变需控制在万分之几以内。

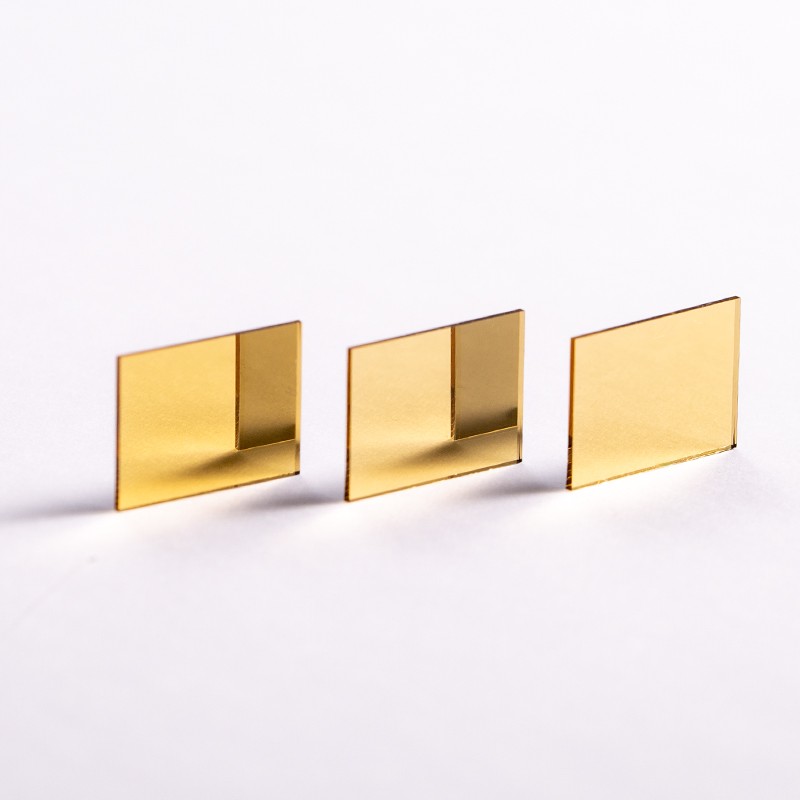

（反射镜）

三、 光学加工：纳米级的精艺

这些光学镜片的卓越性能，源于背后极其精密的光学加工技术。

超精密加工与抛光：基底材料通过CNC研磨定形后，经历多道次的精密抛光，使用钻石微粉等抛光液，将表面粗糙度控制在亚纳米级别，并消除亚表面损伤。

高精度镀膜：在超高真空环境下，通过离子束溅射 等先进镀膜技术，逐层堆积薄膜。每一层的厚度都需通过光学监控精确到埃（?）量级。这种工艺制备的膜层附着力强、应力低、光谱性能稳定。

全面检测：在整个制造过程中，需使用白光干涉仪、激光干涉仪、分光光度计等设备，严格检测面型精度、粗糙度、反射/透射率光谱曲线和激光损伤阈值，确保每一片镜片都符合苛刻的规格要求。

SLA光固化3D打印的振镜扫描系统，是一个复杂而精妙的光学系统工程。从整形的扩束镜，到动态调焦的动态聚焦镜，再到高速偏转的扫描反射镜，以及最终实现平场聚焦的F-θ透镜，每一片光学镜片都扮演着不可替代的角色。它们的材料选择、参数规格和加工水平，共同构成了系统速度、精度和可靠性的基石。对其中任何一环的深入理解和精益求精，都是推动光固化3D打印技术向更高速度、更大尺寸、更精细节迈进的核心动力。
